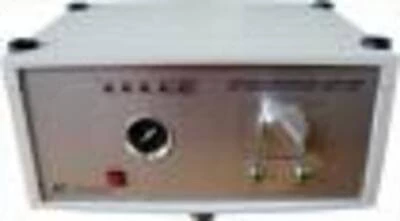

Малогабаритный газовый хроматограф для определения состава природного газа АХТ-ПГ

Хроматограф предназначен для количественного определения компонентного состава природного газа (в соответствии с ГОСТ 23781-87), определения его высшей и низшей теплоты сгорания, относительной и абсолютной плотности, числа Воббе (в соответствии с ГОСТ 22667-82).

Определяемые компоненты

Метан,
этан,
этилен,
пропилен,
пропан,
изо-бутан,
н-бутан,
неопентан,
изо-пентан,
н-пентан,
гексаны,
углекислый газ,
кислород,
азот и др.

Достоинства

АХТ-ПГ прост и удобен в обращении и не требует специальной подготовки оператора.
Небольшие габариты, возможность работы от аккумулятора автомобиля и от сети позволяют использовать его как в стационарных условиях, так и в передвижной лаборатории.

Отличительные особенности

АХТ-ПГ работает в режиме программирования температуры и расхода газа-носителя.

Комплектуется термостатируемыми:

петлевым краном-дозатором,
двумя детекторами по теплопроводности (ДТП),
двумя хроматографическими колонками.

Первая колонка, разделяющая углеводородные компоненты и СО2, работает в режиме программирования температуры и расхода газа-носителя.

Вторая, разделяющая кислород, азот и метан, работает в изотермическом режиме.

Обработка сигнала детекторов осуществляется персональным компьютером. Программа обработки входит в комплектацию прибора. На дисплее компьютера отображается хроматограмма. Компьютер автоматически рассчитывает концентрацию компонентов природного газа, его теплотворную способность, плотность, число Воббе, запоминает хроматограмму и результаты анализа, дату и время его проведения, распечатывает на принтере паспорт газа и хроматограмму (при необходимости). Программа имеет возможность ручной корректировки положения найденных пиков. Все программное обеспечение разработано для операционных систем Windows 98/Ме/2000.

Все хроматограммы и результаты их обработки, дата и время проведения анализа, а также любая другая необходимая информация сохраняются в памяти компьютера и могут быть распечатана на принтере.

Пример тестовой хроматограммы анализа природного газа и результатов ее обработки приведен ниже.

Хроматограмма тестовой смеси

Результаты обработки хроматограммы тестовой смеси

Технические характеристики

Анализируемые компоненты	углеводороды: С1-С6; О2; N2; CO2
Режим работы АХТ, изотермический/программируемый, °С	50...160
Предел детектирования по пропану, не более, г/см³	0,000000005
Время выхода анализатора на режим, мин., не более	60
Газ-носитель – гелий с избыточным давлением, МПа	0,45 ±0,05
Программируемый расход газа-носителя, см³/мин	20...50
Питание от сети переменного тока	50 Гц, 220+22/-33 В
Питание в автомобильном варианте, В	13,5 ±1,5
Габаритные размеры, мм, не более	450×450×170
Масса анализатора, кг, не более	7,5
