Трубка Перкинса ТО, ТИ для пассивного охлаждения рабочей среды перед измерительным прибором:1012118

Mahsulotning ko'rinishi saytdagi rasmdan farq qilishi mumkin.

Trubka Perkinsa TO, TI dlya passivnogo oxlajdeniya rabochey sredi pered izmeritelnim priborom:1012118

Mavjudligini aniqlashtiring

dan 306 000 so'm /dona

Telegram orqali bog'lanish

Kategoriya
Laboratoriya idishlari

Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.

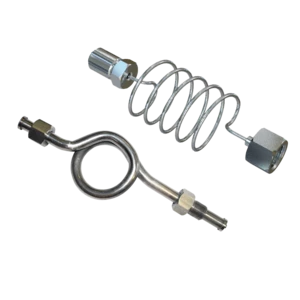

Трубки могут быть прямые, петлевые (спиральные), угловые.
Задачи использования
Защита от перегрева.
Защита от пульсаций (только для трубок с наличием петли).
Удобство присоединения и расположения датчика.
Принцип работы
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.

Технические характеристики

Рабочая среда	жидкость, пар, газ
Давление рабочей среды	до 20 МПа
Температура рабочей среды	-40...+350 °С
Предельные значения температур окружающего воздуха при эксплуатации	-40…+80 °С
Присоединение к технологической линии	резьбовое соединение М20×1,5 или сварка
Присоединение к преобразователю	резьбовое соединение М20×1,5
Материал	нержавеющая сталь AISI 304 или 12Х18Н10Т
